Cara Menghitung Nilai Kapasitor

Sama seperti resistor, Kapasitor juga dapat dirangkai secara seri, paralel maupun gabungan seri-paralel. Namun secara perhitungannya, kapasitor berbeda dengan resistor.

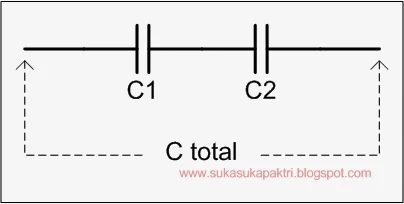

Rangkaian Kapasitor Seri


1/Ctotal = 1/C1 + 1/C2

Contoh:
Dua buah kapasitor terhubung secara seri, kapasitor C1 100uF dan kapasitor  C2 10uF. maka kapasitas totalnya adalah sebagai berikut.

1/Ctotal = C1 + C2
1/Ctotal = 1/100 + 1/10
1/Ctotal = 1/100 + 10/100
1/Ctotal = 11/100
Ctotal = 100/11
Ctotal = 9,09 �F (micro farad)

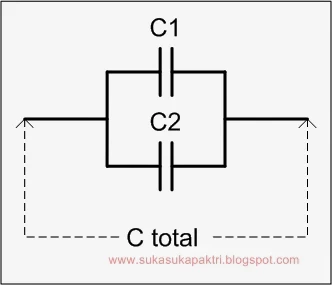

Rangkaian Kapasitor Paralel

C total = C1 + C2

Misal C1 100uF dan C2 10uF. Maka kapasitas total dapat digitung sebagai berikut.

CTotal = 100 + 10
CTotal = 110 �F

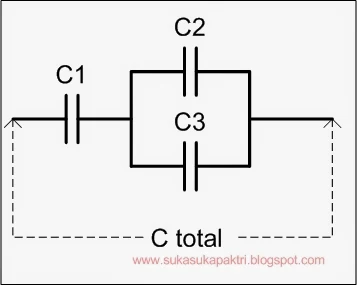

Rangkaian Kapasitor Seri - Paralel

Untuk menghitung kapasitas total dari kapasitor yang terhubung seri-paralel, maka kita harus menghitungnya dengan kedua rumus rangkaian seri dan paralel.

Misal C1 1000uF, C2 500uF dan C3 500uF. Maka kapasitas totalnya adalah sebagai berikut.

Cp = C2 // C3 (menggunakan rumus kapasitor paralel)
Cp = C2 + C3
Cp = 500 + 500
Cp = 1000 �F

1/CTotal = 1/ C1 + 1/Cp (menggunakan rumus kapasitor seri)
1/CTotal = 1/1000 + 1/1000
1/CTotal = 2/1000
CTotal = 1000/2
CTotal = 500 �F

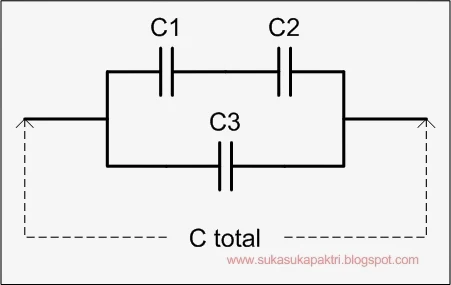

Misal C1 100uF, C2 100uF dan C3 220uF. Maka kapasitas totalnya adalah sebagai berikut.

1/Cs = 1/C1 +1/ C2 (menggunakan rumus kapasitor seri)
1/Cs = 1/100 +1/100
1/Cs = 2/100
Cs = 100/2
Cs = 100  �F

CTotal = Cs // C3 (menggunakan rumus kapasitor paralel)
CTotal = Cs + C3
CTotal = 50 + 220
CTotal = 270 �F (micro Farad)
