Audio VU Meter 6 LED

By Anonymous -
Rangkaian ini dipasang di saluran speaker audio amplifier.

Sinyal input pertama kali disearahkan oleh D1 kemudian dikirim keenam pembagi tegangan. Setiap LED memiliki pembagi tegangan yang berbeda. Dengan demikian tampilan yang dihasilkan oleh nyala LED akan tergantung pada power yang diterima loudspeaker. Enam level yang ditampilkan oleh LED memiliki rentang antara 20W sampai 80W.

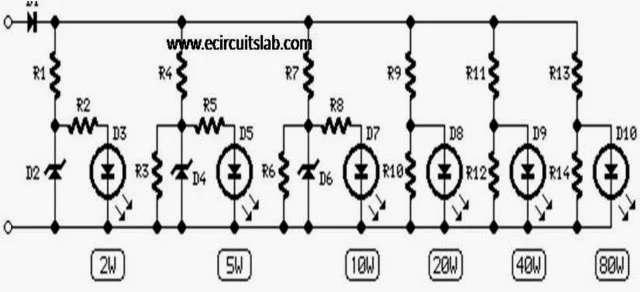

audio vu meter


Komponen Deskripsi
R1 220R 1/2W Resistor
R2,R5,R6,R8 100R 1/4W Resistors
R10,R12,R14 100R 1/4W Resistors
R3 220R 1/4W Resistor
R4,R7 330R 1/2W Resistors
R9 560R 1/2W Resistor
R11 820R 1/2W Resistor
R13 1K2 1/2W Resistor
D1 1N4004 400V 1A Diode
D2,D4,D6 BZX79C2V7 2.7V 500mW Zener
D3,D5,D7,D8,D9,D10 Red LEDs

Source: ecircuislab.com
