12V Speed Controller/Dimmer

By Anonymous -

Rangkaian sederhana ini dapat digunakan sebagai pengendali kecepatan motor 12V dengan jangkauan arus sampai dengan 5A (kontinu) atau sebagai dimmer lampu halogen 12V atau lampu pijar standar dengan jangkauan beban sampai dengan 50W. Variasi daya ke beban (motor atau lampu) menggunakan modulasi lebar pulsa (PWM) pada frekuensi pulsa sekitar 220Hz.

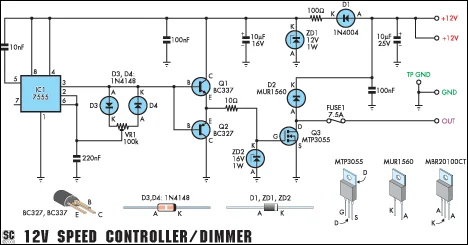

Rangkaian menggunakan timer 7555 (IC1) untuk menghasilkan pulsa lebar variabel di sekitar 210Hz. drive MOSFET Q3 (melalui transistor Q1 & Q2) untuk mengontrol kecepatan motor atau untuk meredupkan lampu pijar. Ada banyak aplikasi untuk rangkaian ini yang semuanya akan didasarkan pada motor 12V, kipas angin atau lampu. Anda dapat menggunakannya dalam mobil, kapal, dan kendaraan rekreasi.

Source: gopherapp.net
