Delayed ON LED

By Anonymous -

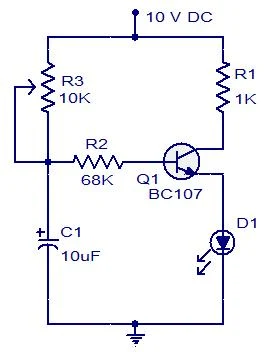

Berikut ini merupakan rangkaian yang sangat sederhana dimana LED akan menyala setelah waktu preset power suplai aktif. Ketika power suplai aktif, transistor akan dalam keadaan OFF. Kapasitor akan mengisi muatan melalui preset R3 dan ketika tegangan yang melintasi C1 dinyatakan cukup, transistor akan aktif dan LED menyala. waktu penundaan untuk menyalakan LED tergantung pada nilai POT R3. Anda dapat menambahkan waktu delay dengan menaikkan resistansi POT R3.

Secara individu rangkaian ini mungkin tidak banyak diaplikasikan tapi rangkaian ini dapat digunakan di banyak proyek yang membutuhkan sistem delay ON.


Catatan:
  • Rangkaian dapat di rakit di PCB yang umum digunakan.
  • Rangkaian dapat diaktifkan dari power suplai 10V DC.
  • Anda juga dapat menggunakan tegangan suplai dari 6 - 18V untuk mengaktifkan rangkaian ini, tapi anda harus menyesuaikan nilai POT R3 untuk mengatur delay yang diperlukan.
