Tentang Audio VU Meter

By Anonymous -

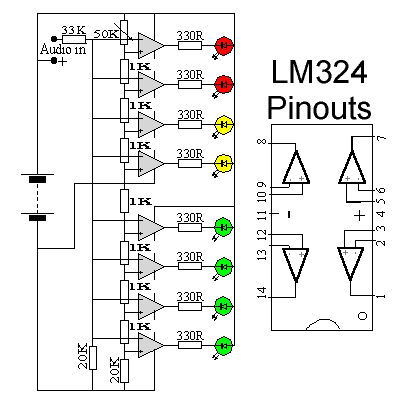

Pada rangkaian ini menggunakan op-amp untuk membentuk audio level meter dengan delapan LED. Op-amp yang digunakan dalam rangkaian ini adalah IC LM324. IC ini cukup dikenal sebagai penguat audio dan banyak dijual di toko-toko elektronik.




Resistor-resistor yang terdapat di rangkaian ini sangat penting supaya LED bisa menyala pada level audio yang berbeda. Nilai resistor yang terdapat pada gambar merupakan nilai yang sangat sesuai, jangan menggantinya apalagi melebihi 5K karena LED tidak akan dapat menyala. Rangkaian ini mudah dikembangkan dengan penguatan lebih dan tidak terpaku pada IC LM324 saja. Setiap IC op-amp bisa digunakan asalkan memiliki karakteristik yang sesuai.

Resistor 33K yang terdapat pada rangkaian berfungsi untuk menjaga sinyal input pada level rendah. Sedangkan potensio 50K dapat berfungsi untuk mengatur sensitifitas rangkaian.
