Simple Tone Control

Sebuah kontrol frekuensi Bass dan Treble yang akan ditambahkan ke 3-5W Class A Audio Amplifier diperlukan oleh beberapa penggemar audio. Oleh karena itu, rangkaian ini dirancang dengan mengingat kesederhanaan dari rangkaian penguat yang harus dihubungkan dan dilakukan dengan komponen yang sesedikit mungkin.

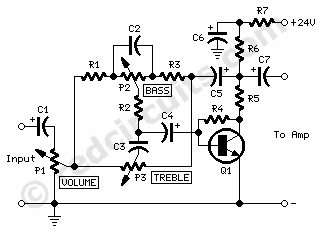

Q1 adalah satu-satunya komponen aktif membentuk satu tahap penguat transistor langsung dengan jaringan tone kontrol pada jalur umpan balik ac. Mengambil umpan balik dari beban split Q1 kita memperoleh gain ac dari sekitar 3: ini bisa berguna untuk mengatasi tegangan sumber audio output yang rendah.

Technical data:

Sensitivitas input:
    160mV RMS for 0.5V RMS output
Impedansi input @ 1KHz:
    Volume control knob to 12 o'clock = 40K
    Volume control knob to 2 o'clock = 19K
Tegangan output maksimum:
    4.5V RMS into 10K load
Frequency response:
    flat from 15Hz to 23KHz
Total harmonic distortion @ 1V RMS output:
    1KHz = 0.008% 10KHz = 0.01%
Total harmonic distortion @ 4V RMS output:
    1KHz = 0.06% 10KHz = 0.05%
Bass control frequency range referred to 1KHz:
    +11.6dB/-8db @ 100Hz
Treble control frequency range referred to 1KHz:
    +7.7dB/-7.3dB @ 10KHz


Catatan:

• Rentang frekuensi kontrol trebbe dapat ditingkatkan menjadi 8,7 dB/-9.9dB dengan menaikkan nilai C3 sampai 2n2.
• C1 dan P1 adalah komponen dengan label yang sama sudah ada dalam 3 - 5W Class A Audio Amplifier.
• C7 adalah kapasitor yang sudah ada berlabel C2 dalam 3 - 5W Class A Audio Amplifier. Harap dicatat bahwa polaritas harus dibalik.
• Rangkaian ini didukung oleh saluran yang sama pasokan 24V dari 3 - 5W Class A Audio Amplifier.
