Subwoofer Filter Sederhana

By Anonymous -
Rangkaian subwoofer filter sederhana yang dapat diaktifkan dengan tegangan 12 VDC. Rangkaian ini merupakan low pass filter yang frekuensinya dapat diatur antara 60 sampai 160 Hz.

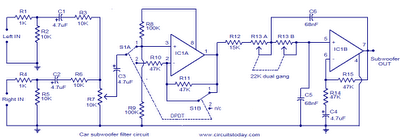

Subwoofer Filter Tl072

Rangkaian ini menggunakan IC op-amp TL072. Dari kedua op-amp yang ada di dalamnya, IC1A berperan sebagai buffer. Dua input audio pertama-tama digabung dan setelah itu dialirkan ke input IC1A menggunakan saklar DPDT S1 (Double Pole Double Throw). Saklar S1 adalah saklar pengontrol fase yang dapat digunakan untuk menyalurkan subwoofer pada speaker yang lain. Ketika S1 berada pada posisi 2, pergeseran fase 180 derajat akan diinduksikan. Potensio R7 dapat digunakan untuk mengatur levelnya. IC1B akan membentuk low pass filter yang frekuensinya dapat diatur melalui potensi R13.




Pin description of TL072

Notes:
Rangkaian membutuhkan tegangan kerja 12 VDC
Kapasitor C5 dan C6 harus menggunakan kapasitor milar
Potensio R13 berfungsi untuk mengatur pass frequensy
Potensio R7 berfungsi untuk mengatur level
