Solid State Relay (SSR)

Solid State Relay (SSR) adalah saklar elektronik, yang tidak seperti sebuah relay elektromekanis tidak berisi bagian yang bergerak. Jenis SSR adalah foto-coupled SSR, transformer-coupled SSR, dan hibrida SSR Sebuah foto-digabungkan SSR dan dikontrol oleh sinyal tegangan rendah yang terisolasi secara optik dari beban. Sinyal kontrol dalam foto yang biasanya digabungkan dengan SSR energi adalah sebuah LED yang mengaktifkan sebuah foto-dioda sensitif. Dioda berputar pada back-to-back thyristor, silikon penyearah terkendali, atau MOSFET transistor untuk mengaktifkan beban.

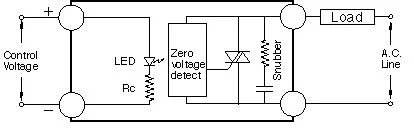

SSR Ditetapkan sebagaimana kontrol ON-OFF di mana arus beban dilakukan oleh satu atau lebih semikonduktor. Misalnya, sebuah transistor daya, sebuah SCR, atau TRIAC. SCR dan TRIAC sering disebut �thyristors" sebuah istilah yang diperoleh dengan menggabungkan thyratron dan transistor, karena dipicu thyristor semikonduktor switch�.

Pada relay umumnya, SSR relatif rendah membutuhkan kontrol-sirkuit energi untuk beralih keadaan menjadi keluaran dari OFF ke AKTIF, atau sebaliknya Karena energi kontrol ini sangat jauh lebih rendah daripada daya keluaran yang dikendalikan oleh relay pada beban penuh, "power gain" dalam SSR adalah substansial - sering banyak lebih tinggi daripada di estafet elektromagnetik yang sebanding. Dengan kata lain, sensitivitas dari SSR seringkali jauh lebih tinggi daripada sebuah EMR dari output yang sebanding rating.

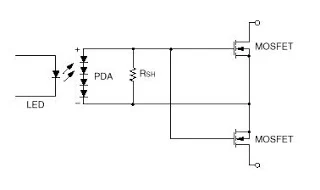

Tegangan yang diberikan pada garis kontrol menyebabkan suatu SSR LED bersinar pada foto-dioda sensitif. Hal ini menghasilkan tegangan antara sumber dan gerbang MOSFET, menyebabkan MOSFET dihidupkan. Sebuah SSR didasarkan pada satu MOSFET, atau beberapa MOSFET dalam array paralel bekerja dengan baik untuk beban DC.

Ada dioda substrat yang melekat dalam semua MOSFET yang melakukan dalam arah sebaliknya. Ini berarti bahwa satu MOSFET tidak dapat memblokir arus dalam dua arah. Untuk AC (bi-directional) operasi, dua MOSFET disusun kembali untuk kembali dengan sumber mereka pin diikat bersama-sama. Pin menguras mereka terhubung ke kedua sisi output. Dioda substrat kemudian secara bergantian bias balik dalam rangka untuk memblokir arus ketika relay tidak aktif.Ketika relay aktif, sumber umum selalu naik di tingkat sinyal seketika dan kedua gerbang yang bias positif relatif terhadap sumber oleh foto-dioda.

Hal ini umum untuk menyediakan akses ke sumber yang sama sehingga beberapa MOSFET dapat ditransfer secara paralel jika switching DC beban. Ada juga umumnya beberapa sirkuit untuk melaksanakan gerbang bila LED dimatikan, mempercepat giliran relay-off.
