Preamp Gitar Plus Tone Kontrol

By Anonymous -
Rangkaian berikut ini membutuhkan catu daya +/- 9 volt DC dan pickup gitar ini memiliki impedansi yang tinggi. Oleh karena itu harus menggunakan kabel gitar yang kualitasnya bagus.

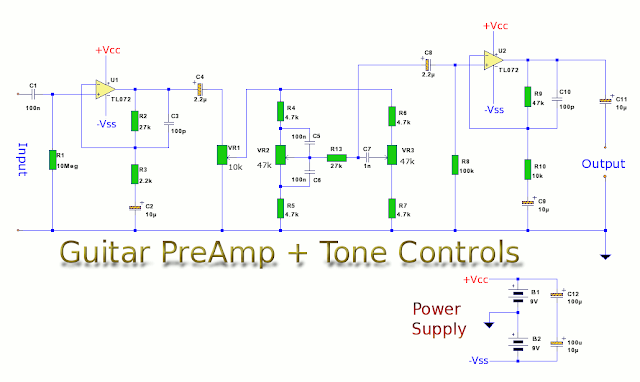

Input dari gitar masuk melalui kapasitor C1 100nF, dan R1 mengatur impedansi input pada penguat pertama U1 sebesar 10 mega ohm untuk menghidari efek shunt. Penguatan pada U1 disesuaikan oleh R2 dan R3 dan kapasitor C3 akan mengontrol frekuensi pada penguatan ini.

Sinyal input yang sudah diperkuat tersebut masuk melalui C1 dan VR1 yang berfungsi untuk mengatur besaran gain yang diinginkan. Kini sinyal akan melewati jaringan tone control dimana VR2 untuk mengatur bass dan VR3 mengatur treble. Penguat non inverting yang berikutnya U2 adalah sebagai penguat akhir, dimana output dari penguatan berkisar 24dB.
