Power Supply Tanpa Trafo

By Anonymous -

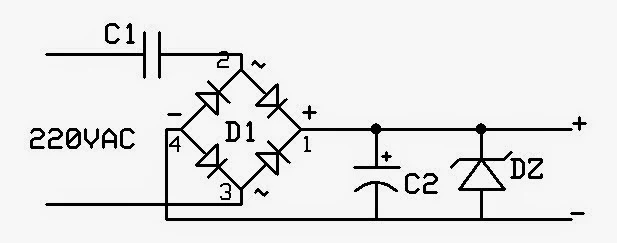

Berikut ini adalah rangkaian power supply yang tidak menggunakan transformator. Besaran tegangan dan arus keluaran dapat diubah dengan menyesuaikan nilai kapasitor dan dioda zener yang digunakan.

power supply tanpa trafo
Komponen:
C1______0,47uF/400V____Kapasitor
C2______220uF/25V_____Electrolit kapasitor
D1______1N4741 11V____Dioda Zener
Bridge___1A/200V_______Bridge rectifier diode

Dengan menggunakan komponen-komponen diatas, rangkaian power supply tersebut dapat mensuplay tegangan 11 volt dan arus hingga 35mA. Jika ingin menambah jumlah arus yang dapat disuplay, maka harus menaikan nilai kapasitor C1 dan C2. Dioda zener DZ berperan sebagai regulator tegangan. Jadi untuk merubah nilai tegangan output dapat dilakukan dengan menaikan atau menurunkan nilai Dioda DZ.

Lihat sumber
