Aplikasi LM35

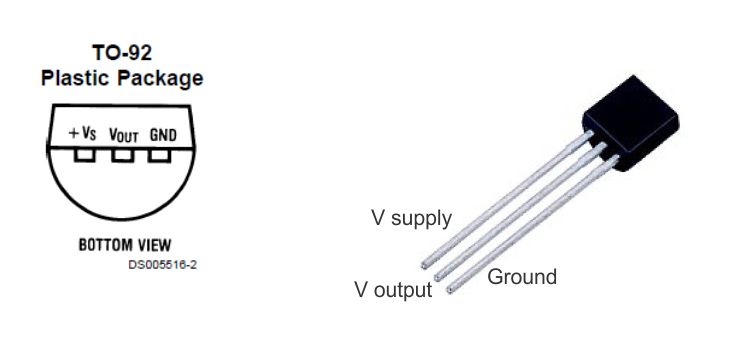

LM 35 adalah sensor suhu yang prinsip kerjanya ialah mengkonversi perubahan suhu yang berada disekitarnya menjadi perubahan tegangan. Sensor ini memiliki 3 buah pin yaitu Vin, Ground dan Vout. Tegangan kerja yang dibutuhkan LM35 ialah 4-20V.  Hasil Vout yang diperoleh ialah linear dangan +10mV setiap kenaikan  per  1 derajat celcius.

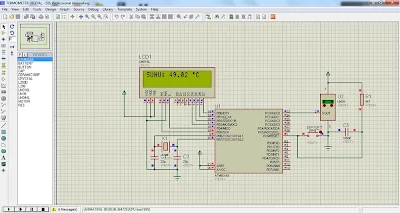

Salah satu aplikasi dari sensor LM35 ialah digunakan sebagai thermometer digital. Tentunya dengan dipadukan sistem pendukung (mikrokontroler). berikut ini adalah  simulasi sensor LM35 menggunakan ISIS proteus.

Program (BASCOM AVR):

 $regfile = "m8def.dat"
 $crystal = 12000000
 Config Lcdpin = Pin , Db4 = Portb.3 , Db5 = Portb.2 , Db6 = Portb.1
 Config Lcdpin = Pin , Db7 = Portb.0 , E = Portb.4 , Rs = Portb.5
 Config Lcd = 16 * 2
 Deflcdchar 0 , 14 , 14 , 14 , 32 , 32 , 32 , 32 , 32   'karakter derajat
 Dim Adc_data As Word , Konversi_adc As Single
 Dim Adc_string As String * 10

 Cursor Off
 Config Adc = Single , Prescaler = Auto , Reference = Avcc
 Start Adc
 Locate 1 , 1
 Lcd "  DIGITAL LCD "
 Locate 2 , 1
 Lcd "  THERMOMETER "
 Waitms 700
 Cls
 Do
 Adc_data = Getadc(0)
 Konversi_adc = Adc_data
 Konversi_adc = Konversi_adc / 1024
 Konversi_adc = Konversi_adc * 497                          'kalibrasi

 Locate 1 , 1
 Lcd "SUHU:"
 Locate 1 , 7
 Lcd Fusing(konversi_adc , " #.##") ; " "
 Locate 1 , 13
 Lcd Chr(0) ; "C"
 Waitms 100
 Loop
 End

Untuk melakukan kalibrasi maka dapat kita ubah nilai perhitungan pada :

Konversi_adc = Konversi_adc * 497

Nilai 497 dapat disesuaikan untuk mencapai nilai yang pas dengan instrumen kalibrator (termometer).
